Temel Geometrik Boyutlandirma ve Toleranslandirma Egitimi
Temel Geometrik Boyutlandirma ve Toleranslandirma Egitimi

Eğitim süresi         :  2 Gün



Eğitimin amacı      : Katılımcıların tasarımda geometrik boyutlandırma ve toleranslandırma yaparken, üretilecek parça unsurlarının işlev ve ilişkilerini göz önüne almalarını sağlayamak, hatasız ve problemsiz tasarım yapmalarını sağlamak



Eğitim İçeriği:

  • Teknik iletişim ve normların gelişimi, gereklilikleri
  • Toleranslandırma kavramı ve geometrık toleranlandırmanın araçları
  • Boyutsal ve geometrik toleranslandırmada ölçme ve değerlendirme kriterleri
  • ISO toleranslandırma normları
  • Geometrik toleranslandırma

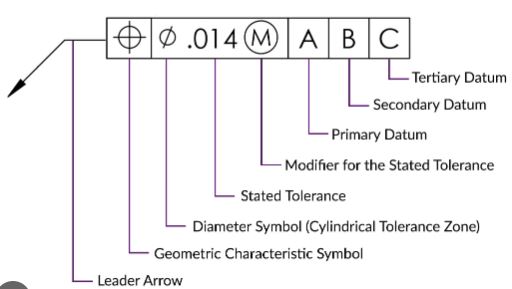

  • Geometrik toleranslandırmanın gösterimi
  • Tolerans bölgelerinin oluşumu
  • Şekil toleransları;
  • Doğrusallık, dairesellik, düzlemsellik, silindiriklik, formu olan bir çizgi
  • Formu olan bir yüzey
  • Sapma kavramı. Şekil toleranslarının ölçme ve onay prensipleri.
  • Yön toleransları;
  • Eğiklik, paralellik, diklik. Formu olan bir çizgi, formu olan bir yüzey, yön toleranslarında sapma, ölçme ve onay prensipleri.
  • Yer belirleme toleransları;
  • Konum toleranslandırması, eş merkezlilik, eş eksenlilik, simetriklik,
  • Formu olan çizgi, formu olan yüzey.
  • Yer belirleme toleranslarında sapma, ölçme ve onay prensipleri.
  • Salgı ( yalpalama ) toleransları
  • Radyal ve aksiyal basit salgı, radyal ve aksiyal toplam salgı
  • Salgı toleranslarında sapma, ölçme ve onay prensipleri.
  • Tanımlanmış referanslar
  • Referans, tanımlanmış referans kavramı ve ölçmede belirleme
  • Basit referanslar
  • Ortak referanslar
  • Grup referansı
  • Referanslar sistemi
  • Kısmi referanslar
  • Konumun toleranslandırılımlası
  • Konumlandırma, konum elemanı ve konum ölçüsü kavramları
  • Bir elemanın konumlandırılması
  • Bir elemanlar grubunun konumlandırılması
  • Bir elemanlar grubunun, bir başka elemanlar grubuna göre konumlandırılması
  • Ençok malzeme prensibi
  • Ençok malzeme kavramının kullanım, ihtiyaç gereklilikleri.
  • Ençok malzeme grafiklerinin oluşturulması.
  • Ençok malzemede sıfır tolerans bölgesi kavramı ve kullanım amacı
  • Ençok malzeme prensibinin toleranslandırılmış elemanda kullanımı
  • Ençok malzeme prensibinin referanslarda kullanımı
  • Enaz malzeme şartı
  • İzdüşüm tolerans bölgesi
  • İzdüşüm tolerans bölgesinin kullanım ihtiyaçları ve nedenleri
  • Yeri değiştirilmiş tolerans bölgesi ise sorunların çözümü
  • Normun uygulama prensipleri
  • Profillerin toleranslandırılması
  • Formu olan bir yüzeyin ölçülendirme prensipleri
  • İdeal geometri tanımı ve oluşturulması
  • Tolerans bölgesinin oluşturulması
  • Tolerans bölgesinin referansa bağlı konumlanması
  • Rijit olmayan parçaların toleranslandırılması
  • Rijit olmayan parça tanımı ve bu parçaların ölçülendirilmesi
  • Serbest pozisyon toleranslandırması
  • Gerilim altında toleranslandırma ve gerilim tanımlaması
  • Konilerin toleranslandırması
  • Konilerin boyutsal tanımlanması
  • Konik tolerans bölgesinin tanımlanması
  • Koninin şekil olarak geometrik toleranslandırılması
  • Bir veya daha fazla referansa göre koninin geometrik toleranslandırılması
